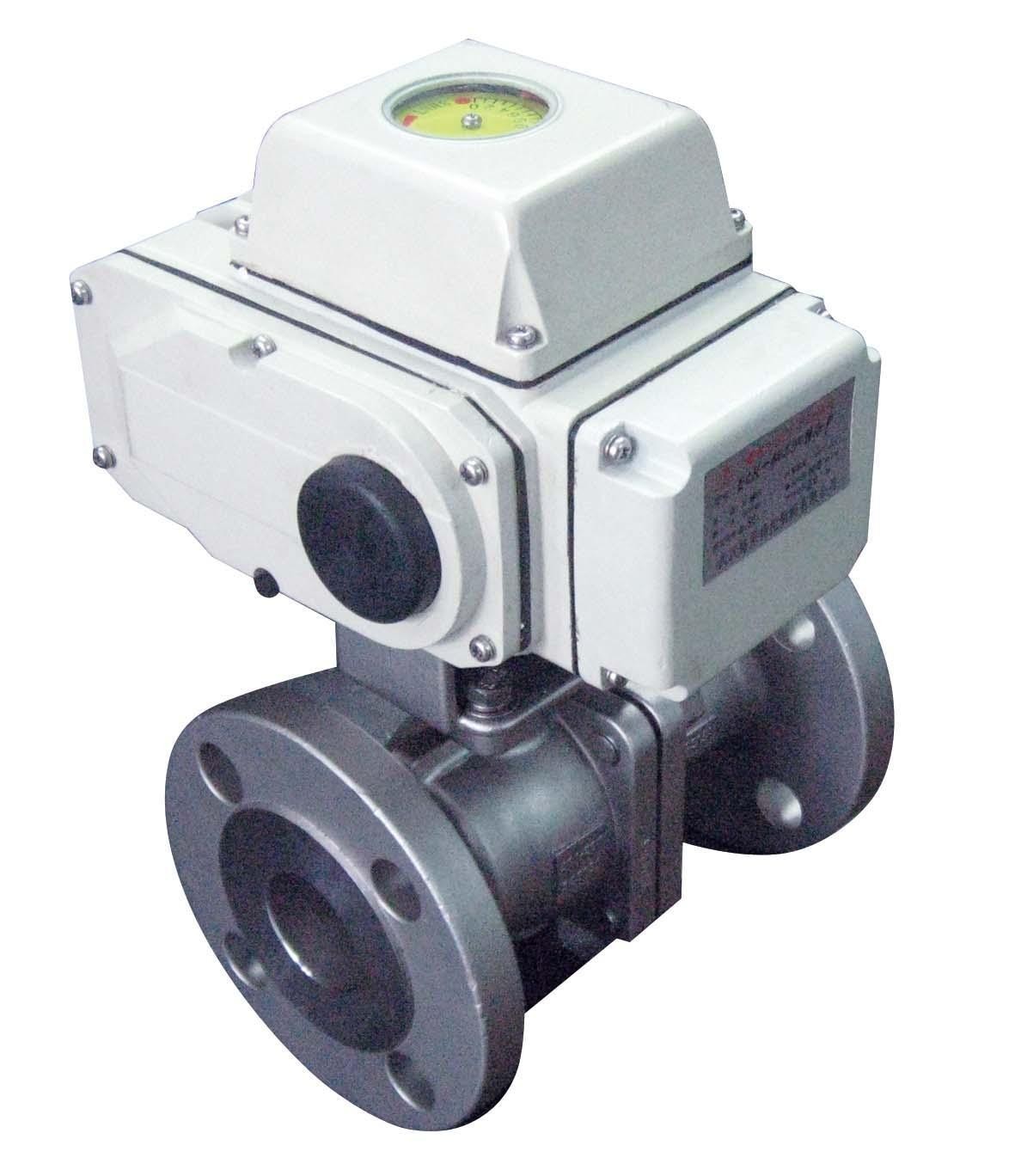

產品名稱：電動開關球閥[ 2020-05-19 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
- 一、電動開關球閥介紹
電動開關球閥是一種轉角為90°的旋轉類球閥，采用角行程電動執行器(DSR、PSQ、HQ、DZW)及球閥閥體組成。電動開關球閥和普通電動球閥相比具有結構緊湊，體積小，重量輕，閥座與端面法蘭距離近，物料滯留少。密封性能優越等特點。通常適用于密封要求嚴格的場合，廣泛應用于化工、石油、制藥、輕工等行業的自動控制。采用V型通道球體結構與電子式電動執行器配套可實現流量的調節。工作壓力可達到16.0MPa,設計溫度550以下。
二、電動開關球閥產品特點
1、在閥門全開、全關位置設有鎖定孔，防止非工作人員誤操作。
2、在閥桿下部設置臺階，不至于閥門內壓異常升高脫出閥桿。
3、在球體與閥座間設置耐火密封環，閥座燒損后，仍具有密封作用。
4、開關迅速、啟閉靈活，壽命長，安全可靠。
5、氣動、電動球閥可遠距離集中控制，且能滿足計算機程控之需要。
三、電動開關球閥產品性能和技術參數
公稱通徑 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300 額定流量系數KV 21 38 72 112 170 273 384 512 940 1452 2222 3589 5128 7359 允許壓差(MPa) ≤ 公稱壓力 動作范圍 0～90°、0～360° 泄露量Q 按GB/T4213-92，小于額定KV0.01% 基本誤差 ±1% 回差 ±1% 死區 ≤1% 可調范圍 250：1 350：1
閥體
閥內件閥體形式 直通鑄造閥 公稱通徑 DN15～300mm 公稱壓力 PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB ；JIS 10、20、30K 法蘭標準 JIS、ANSI、GB、JB、HG等 連接形式 法蘭式、焊接式、螺紋式 閥蓋形式 一體式 壓蓋型式 壓板壓緊式 密封填料 V型聚四氟乙烯填料、柔性石墨填料等
執行機構閥芯形式 O型球體閥芯 流量特性 近似快開型
注：如需詳細執行器參數，請進入電動執行器頁面進行查閱。執行器型號 DSR、3810R、DZW、HQ、PSQ 主要技術參數 電源電壓：220V/50Hz、380V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC 防護等級：相當IP65(或IP67)、隔爆標志：ExdⅡBT4、手操功能：手柄 環境溫度：-25～+70℃、環境濕度：≤95%
四、電動開關球閥主要零件材質
1 左閥體 WCB、CF8、CF8M、CF3M
2 右閥體 WCB、CF8、CF8M、CF3M 3 閥座 PEFE、PPL、304、316 4 球體 2Cr13、304、316 5 閥桿 2Cr13、304、316 6 密封填料 PTFE/柔性石墨 7 填料壓蓋 WCB、CF8、CF8M、CF3M
- 五、電動開關球閥主要外形連接尺寸和結構圖
公稱通徑 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300 L 130 140 150 165 180 200 220 250 280 320 360 400 630 750 H 44.5 49 55 65 65 75 90 95 115 127 140 172.5 310 350 H1 根據所配執行機構而定 D 95 105 115 140 150 165 185 200 220 250 285 340 405 460 D1 65 75 85 100 110 125 145 160 180 210 240 295 355 410 D2 46 56 65 76 84 99 118 132 156 184 211 266 319 370 n-φd 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-18 8-18 8-22 12-22 12-26 12-26 A、A1 根據閥門所需力矩而定，配置機型不同，外形尺寸也不相同 注：以上參數均以國標PN1.6MPa為準，其他壓力等級請咨詢公司技術部，表中尺寸為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取最新數據
- 六、電動開關球閥結構圖
