固定球閥
閥門首頁 > 產品展示 > 球閥 > 固定球閥 >
產品名稱：q947f-16c dn400固定電動球閥廠家[ 2022-08-09 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片

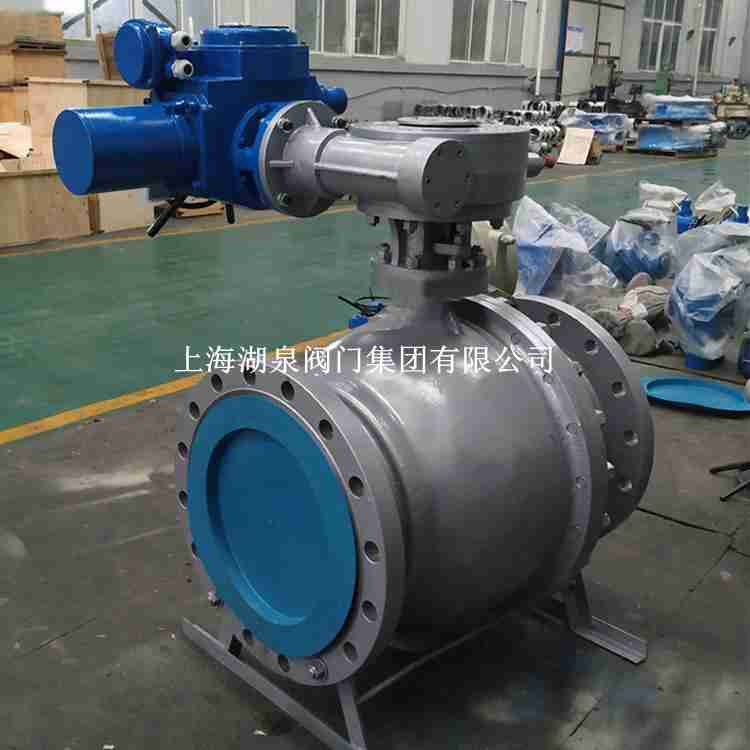

一、q947f-16c dn400固定電動球閥廠家產品介紹
上海湖泉閥門集團有限公司固定電動球閥采用固定式球閥與高精度電動執行器組裝而成，?適用于長輸管線和一般工業管線，其強度、安全性、耐惡劣環境性等在設計時進行了特殊考慮，適用于各種腐蝕性和非腐蝕性介質。它與浮動球閥相比，工作時，閥前流體壓力在球體上產生的作用力全部傳遞給軸承，不會使球體向閥座移動，因而閥座不會承受過大的壓力，所以固定式球閥的 轉矩小、閥座變形小，密封性能穩定、使用壽命長，適用于高壓、大口徑場合，其強度、安全性、耐惡劣環境性等在設計時進行了考慮，適用于各種腐蝕性和非腐蝕性介質。它與浮動球閥相比，工作時，閥前流體壓力在球體上產生的作用力全部傳遞給軸承，不會使球體向閥座移動，因而閥座不會承受過大的壓力，所以固定式球閥的轉矩小、閥座變形小，密封性能穩定、使用壽命長，適用于高壓、大口徑場合，每閥有兩個閥座，每個方向都能密封，因而安裝沒有流向限制，是雙向。
二、q947f-16c dn400固定電動球閥廠家產品優點
1、采用固定球設計，磨擦系數極小自潤滑材料，因而操作扭矩小，此外密封潤滑脂的長期密封，使得操作更加靈活。
2、采用高平臺結構，能使安裝電/氣動執行器更為專業化。
3、采用全通徑設計，流通阻力小。
4、金采用雙向金屬可動密封結構，具有自動補償及自潔功能，密封性能優越。
5、增加了預緊力彈簧，使得球閥具有自動泄壓功能。
6、每個球閥都有兩個可動密封座，兩個方向都能密封，因而安裝時不須考慮介質的流向。
7、具有防火防靜電結構，在閥桿與閥體及閥桿與球體之間設置導電彈簧，避免靜電打火點燃易燃介質。確保系統安全。
8、耐火結構雙重保護，當萬一發生火災而使密封圈燒損時，球閥的各個密封部位均能形成金屬對金屬的硬密封結構。
9、自動泄壓結構，當滯留在閥門中腔的液體介質由于溫度升高而氣化，從而中腔壓力異常升高時，中腔介質能依靠本身的推力推動閥座而自動泄壓，從而確保閥門安全。
三、Qq947f-16c dn400固定電動球閥廠家主要零部件材質
零件名稱 材料 材料代號 Ｃ Ｌ Ｐ Ｒ 閥體 閥蓋 WCB ZGOOCr17Ni14Mo2(CF3M) ZG1Cr18Ni9Ti(CF8) ZG1Cr18Ni12Mo2Ti(CF8M) 球體 2Cr13 ZGOOCr17Ni14Mo2(CF3M) ZG1Cr18Ni9Ti(CF8) ZG1Cr18Ni12Mo2Ti(CF8M) 閥桿 2Cr13 316L 1Cr18Ni9Ti(304) 1Cr18Ni12Mo2Ti(316) 閥座密封面 PTFE、碳素纖維＋PTFE、對位聚苯 螺柱 螺母 35 35CrMoA(B7) 45(2H) 2Cr13(420) 1Cr18Ni9 1Cr17Ni2(431) 填料 Ｖ型PTFE、柔性石墨 四、q947f-16c dn400固定電動球閥廠家主要性能范圍
試驗壓力（Mpa) 公稱壓力（Mpa) 壓力級（Class) JIS(MPa) 1.6 2.5 4.0 6.4 10.0 150 300 400 600 900 10K 20K 強度試驗 2.4 3.8 6.0 9.6 15.0 3.1 7.8 10.2 15.3 23.1 2.4 3.8 密封試驗 1.8 2.8 4.4 7.0 11.0 2.2 5.6 7.5 11.2 16.8 1.5 2.8 氣密試驗 0.5-0.7 工作溫度 PTEE≤150℃ PPL E≤300℃ 碳纖≤350℃ 適用介質 C：水、油、蒸氣 P：硝酸類（溫度≤200℃ ） R：醋酸類（溫度≤200℃ ）
五、q947f-16c dn400固定電動球閥廠家主要外形尺寸
公稱壓力（MPa) 公稱通徑 L D
D1D2 D6 b f/f1 z-φd H(mm) 重量 mm mm Q47 Q347 Q647 Q947 Q47 Q347 Q647 Q947 Q67 Q367 Q667 Q967 1.6 100 229 215 180 155 - 20 8-18 178 416 470 45 78 85 40 73 80 125 356 245 210 185 - 22 8-18 152 542 520 58 107 120 50 100 110 150 394 280 240 210 - 24 8-23 205 572 538 117 145 180 100 130 160 200 457 335 295 265 - 26 12-23 398 736 580 185 220 245 155 200 220 250 533 405 355 320 - 30 12-25 495 890 637 245 280 300 215 255 280 300 610 460 410 375 - 30 12-25 580 910 683 395 450 445 345 415 400 350 686 520 470 435 - 34 16-25 625 1020 796 516 570 585 500 520 540 400 762 580 525 485 - 36 16-30 720 1080 842 756 920 860 700 920 805 450 864 640 585 545 - 40 20-30 770 1120 874 958 1140 1075 900 1140 1010 500 914 705 650 608 - 44 20-34 840 1150 904 1200 1360 1310 1100 1360 1240 600 1067 840 770 718 - 48 20-41 1050 1210 1120 1500 1620 1450 1400 1620 1360 700 1245 910 840 788 - 50 24-41 1100 1300 1218 1800 1930 1810 1680 1930 1710 800 1397 - - - - - - 1150 1460 1328 2100 2250 2010 1980 2250 1910
