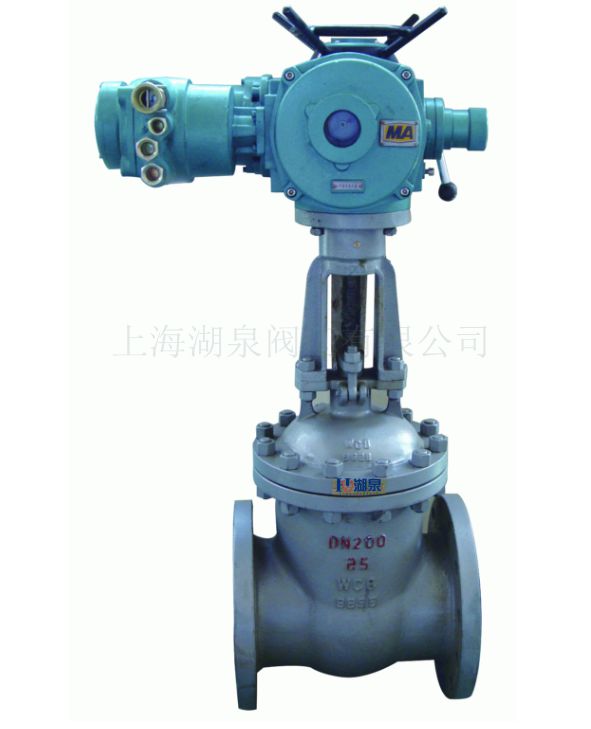

產品名稱：Z41Y高溫高壓閘閥[ 2013-08-22 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
Z41Y高溫高壓閘閥產品概述：
Z41Y高溫高壓閘閥有兩種標準形式，一種是 遵循ANSIB16.34和JISL1E101標準的引進型,另一種是按JB3595標準的國標型.其遵循的溫度-壓力等級是一致的，在一些管道中存在著 某種互換關系。中部采用無閥蓋壓力自緊式，在高溫高壓工況下具有良好的密封性能。自密封圈有兩種材料，一種是低碳鋼，另一種是柔性石墨316絲（網）。密 封面上層焊鉆基硬質合金，其加工后的純金屬層≥3mm，具有耐磨、耐高溫、抗腐蝕、抗擦傷、使用壽命長。支管兩端為焊接結構，焊按坡口可按標準或用戶要求 制作。適用于火電廠、石油化工、冶金等高溫高壓的水、冶金等高溫高壓的水、蒸汽、油品、過熱蒸汽的管道上。
Z41Y高溫高壓閘閥產品結構特點：
1、中部無閥蓋壓力自緊式連結
2、閘板為要楔式彈性單閘板或楔式雙閘板結構
3、閘板/閥座雙面堆焊鉆基硬質合金
4、抗高溫蠕變設計
5、閥桿采用滲氮型沉淀硬化不銹鋼
6、有手動、齒輪（傘形齒輪和正齒輪）傳動、電動
Z41Y高溫高壓閘閥主要性能參數：
零件名稱材 料Z41H-16CZ41W-16PZ41W-16RZ41Y-16IZ41H-25Z41W-25PZ41W-25RZ41Y-25IZ41H-40Z41W-40PZ41W-40RZ41Y-40IZ41H-64Z41W-100PZ41W-100RZ41Y-100IZ41H-100閥體閥蓋碳鋼鉻鎳鈦鋼鉻鎳鉬 鈦鋼鉻鉬合金鋼閘板、閥座碳鋼、不銹鋼合金鋼堆焊 硬質合金鋼閥桿不銹鋼合金鋼閥桿螺母鋁青銅填料石墨、石棉盤根浸聚四氟乙烯石棉盤根耐高溫石棉盤根手輪可鍛鑄鐵、球墨鑄鐵Z41Y高溫高壓閘閥主要零件材料：
零件名稱
材料牌號
閥體
A216WCB
A217WC1
A217WC6
A217WC9
閘板
A216WCB
A217WC1
A217WC6
A217WC9
閥座
25
15CrMoA
12Cr1MoVA
12Cr1MoVA
閥桿
1Cr17Ni2
1Cr17Ni2
SUH600
SUH600
20Cr1Mo1V1A
20Cr1MoVA
閥蓋
25
15CrMoA
12Cr1MoVA
12Cr1MoVA
WCB
WC1
WC6
WC9
填料
增強柔性石墨
支架
WCB
WCB
WCB
WCB
WC1
WC6
WC9
密封環
S軟鋼(增強柔性石墨)
S軟鋼
F軟鋼
空桿螺母
45(ZCuZn25A16Fe3Mn3)
適用溫度
≤425℃
≤450℃
≤540℃
≤570℃
Z41Y高溫高壓閘閥訂貨須知：
一、①高溫高壓閘閥產品名稱與型號②高溫高壓閘閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定上海湖泉的高溫高壓閘閥型號，請按高溫高壓閘閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的湖泉閥門專家為您審核把關。
感謝您訪問我們的網站【http://www.ssc549.cn/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
